iis协议

一、概述

I²S（Inter-IC Sound，集成电路内置音频总线）是飞利浦（Philips）于1986年定义、1996年修订的数字音频总线标准，专为在嵌入式系统内部器件之间传输数字音频数据而设计，是一种芯片之间传输数字音频数据的串行总线协议，常用于 SoC、Codec、DAC、ADC、音频功放、蓝牙模块、DSP 之间传输 PCM 音频数据。

例如：

1
2
3

麦克风/ADC  --->  I2S  --->  SoC

SoC  --->  I2S  --->  Audio Codec  --->  耳机/喇叭

二、信号线

典型 I²S 至少有 3 根线，有时还会有第 4 根主时钟线：

信号线	别名	方向	功能说明
SCK	BCLK / SCLK	主→从	串行时钟/位时钟（Bit Clock），每个时钟周期传输1bit数据
WS	LRCK / WCK	主→从	字选择（Word Select）/左右声道选择时钟，0=左声道，1=右声道
SD	SDATA / SDI/SDO	双向	串行音频数据，以二进制补码形式传输音频数据
MCLK	主时钟	主→从	（可选）系统时钟，通常为采样频率的256/384/512倍

BCLK 是 bit clock，也叫 serial clock。每传输 1 bit 数据，就需要一个 BCLK 周期。

LRCLK 是左右声道选择信号，也叫 word select。它的频率通常等于采样率。例如 48 kHz 音频，LRCLK 就是 48 kHz。一般 LRCLK = 0 表示左声道，LRCLK = 1 表示右声道，但具体也要看控制器和 Codec 配置。

SDATA 是真正传输 PCM 音频数据的线。数据通常是 MSB first，也就是最高位先传。

MCLK 是主时钟，不是所有设备都必须使用。很多 Codec 需要 MCLK 来产生内部采样时钟。常见 MCLK 是采样率的整数倍，比如：

1
2
3

MCLK = 256 * Fs
MCLK = 384 * Fs
MCLK = 512 * Fs

其中fs是采样率。

三、常见的工作模式

主要区别在沿途数据相对于LRCLK的位置

1. 标准I²S模式（Philips标准）最常用

数据延迟：WS信号变化后，第2个SCK上升沿MSB有效（MSB 是 Most Significant Bit，意思是 最高有效位，在一个二进制数里，越靠左的位权重越大，最左边那一位就是 MSB。）
特点：数据相对于WS有1个bit的延迟，也就是说标准 I2S 有一个 1 bit delay。

假设是双声道，LRCLK = 0 表示左声道，LRCLK = 1 表示右声道，传输大概是这样：

标准iis一般是:

MSB first
LRCLK = 0: 左声道
LRCLK = 1: 右声道
LRCLK 频率 = 采样率
BCLK = 采样率 * 声道数 * slot宽度

采样位宽 sample width：真正的音频数据位数
slot宽度 slot width：总线上给每个声道预留的传输位数。
比如
左声道 slot，32 bit：
[ 16 bit有效音频数据 ][ 16 bit填充位 ]

右声道 slot，32 bit：
[ 16 bit有效音频数据 ][ 16 bit填充位 ]

每个 slot 里面真正有效的音频数据只有 16 bit，剩下的 16 bit 可能补 0，也可能被忽略。

举个例子：

采样率 = 48 kHz
声道数 = 2
slot宽度 = 32 bit

LRCLK = 48 kHz
BCLK = 48k * 2 * 32 = 3.072 MHz

2. 左对齐模式（Left Justified）

数据延迟：LRCLK 翻转后，马上开始传 MSB，没有标准 I2S 的 1 bit 延迟。
特点：无延迟，数据与WS边沿对齐

3. 右对齐模式（Right Justified / Sony格式）

数据延迟：数据LSB在WS边沿前1个BCLK有效
特点：数据右对齐，LSB紧贴WS边沿

4.DSP / PCM Mode

这种模式常见于单声道、多声道语音、蓝牙、Modem、TDM 音频接口。

它通常不用传统的左右声道 LRCLK，而是用一个 Frame Sync 信号表示一帧开始

FSYNC:  __|‾|________________|‾|________
BCLK :  _|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_|‾|_
SDATA:     CH0     CH1     CH2     CH3

常见有：
DSP_A：FSYNC 后延迟 1 个 BCLK 开始数据
DSP_B：FSYNC 有效时就开始数据

5.TDM Mode

TDM 可以理解成多声道扩展版 I2S/PCM。一个 frame 里不只有左右声道，而是很多 slot：

Frame:
Slot0 Slot1 Slot2 Slot3 Slot4 Slot5 Slot6 Slot7

比如 8 声道、每个 slot 32 bit、采样率 48 kHz：
BCLK = 48k * 8 * 32 = 12.288 MHz

以上的内容大多在芯片的datasheet 中有介绍。

四、主从

I²S 总线上通常有一个设备负责产生时钟，叫 master；另一个设备接收时钟，叫 slave。

例如：

1	SoC 作为 master： SoC 输出 BCLK、LRCLK、MCLK Codec 接收这些时钟

也可以反过来：

1	Codec 作为 master： Codec 输出 BCLK、LRCLK SoC 按 Codec 的时钟收发数据

在 Linux ASoC 驱动里，这部分经常会对应到：

SND_SOC_DAIFMT_CBS_CFS	codec从设备 Codec Bit clock Slave Codec Frame clock Slave
SND_SOC_DAIFMT_CBM_CFM	codec主设备
SND_SOC_DAIFMT_I2S		标准iis格式
SND_SOC_DAIFMT_LEFT_J 	左对齐格式

其中 master/slave 配置非常关键。

六、I²S 只传音频数据，不负责控制

I²S 本身只传 PCM 音频流，不负责配置 Codec 的音量、采样率、输入输出通道、电源管理等。

所以实际系统里通常还会配合一条控制总线：

1
2
3

I2S：传输音频数据
I2C / SPI：配置 Codec 寄存器
GPIO：控制功放使能、复位、耳机检测等

一个典型嵌入式音频连接可能是：

SoC I2S  <---->  Audio Codec
SoC I2C  <---->  Audio Codec registers
GPIO     ----->  Codec reset / PA enable

┌─────────┐                ┌─────────┐
│    MCLK │───────────────→│ MCLK    │
│    SCK  │───────────────→│ BCLK    │
│    WS   │───────────────→│ LRCK    │
│    SD   │←──────────────→│ DIN/DOUT│
│    I2C  │←──────────────→│ SDA/SCL │
└─────────┘                └─────────┘

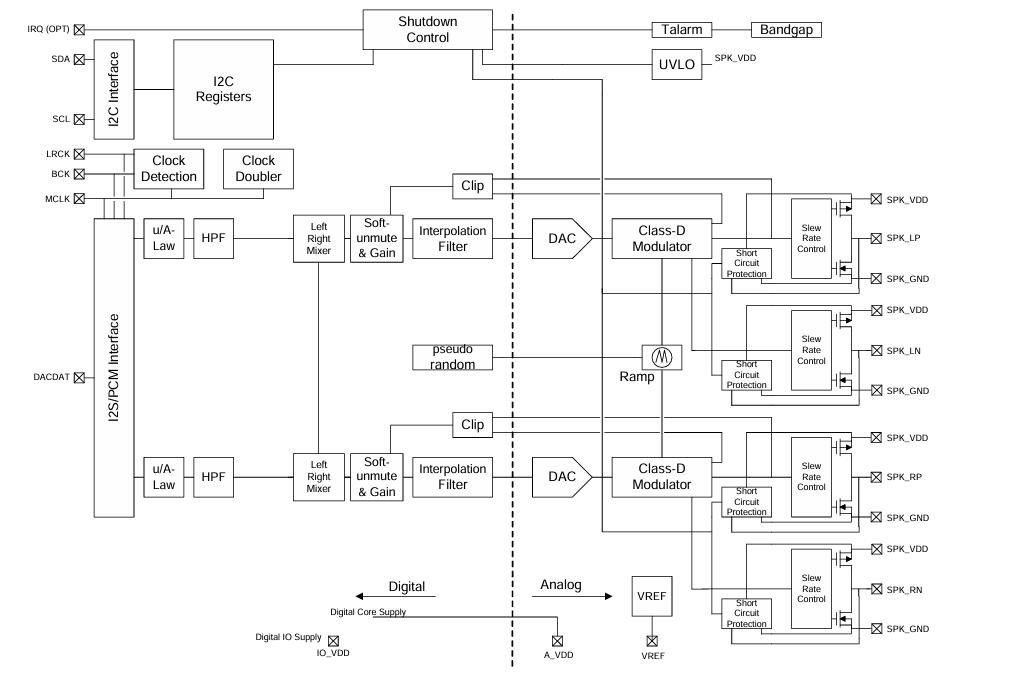

在很多放大器上的硬件框图上都能看到对应的结构，比如：

其他协议对比

协议	典型信号	传什么	常见声道数	时序特点	常见场景	总结
I2S	BCLK LRCLK/WS SDATA MCLK(可选)	PCM 音频采样	2 声道最常见	标准 I2S 是 LRCLK 翻转后延迟 1 个 BCLK 才出 MSB	SoC 和 Codec、DAC、ADC 之间	最经典的双声道数字音频总线
PCM	BCLK FSYNC DATA	PCM 音频采样	1 到 2 声道常见，也可扩展	更强调帧同步，常见 DSP_A / DSP_B 模式	语音、Modem、蓝牙语音	更像“按帧说话”的语音接口
TDM	BCLK FSYNC DATA	多路 PCM 采样	4/8/16 声道常见	一帧里有很多 slot，每个 slot 一个通道	多麦阵列、车载、多通道 Codec/DSP	I2S/PCM 的多声道扩展版
PDM	CLK DATA	1bit 高速密度流	常见 1 到 2 路 Mic	不是多 bit PCM，而是要先滤波降采样成 PCM	数字 MEMS 麦克风	麦克风专用，先是“比特流”不是采样值
S/PDIF	单线数据加地，物理上常见同轴/光纤	PCM 或压缩音频流	2 声道常见	自带编码，和板级 I2S 时序风格不同	电视、机顶盒、功放、声卡	对外连接设备的消费类数字音频接口

PCM 更多指音频数据的编码格式，比如 16-bit PCM、24-bit PCM。

I²S 是一种传输 PCM 数据的硬件接口协议。

TDM 可以理解成 I²S/PCM 接口的多通道扩展形式。例如 8 声道音频可以放在一个帧里传输：

1	Frame: CH0 CH1 CH2 CH3 CH4 CH5 CH6 CH7

所以可以简单理解为：

1
2
3

PCM：音频数据本身
I2S：传输双声道 PCM 的常见接口
TDM：传输多声道 PCM 的扩展方式
